自做高頻加熱機（含有電路原理圖視頻)，電磁感應加熱表面淬火是運用電流的磁效應，在鋼件表層造成相對密度很高的感應電流，快速加溫至鐵素體情況，接著迅速水冷卻獲得奧氏體機構的熱處理方式，當電磁感應線圈中根據必須頻率的交流電流時，在其內外將造成與電流量轉變頻率同樣的交替變化電磁場。金屬材料鋼件放進電磁感應線圈內，在電磁場功效下，鋼件內就會造成與電磁感應線圈頻率同樣而方位反過來的感應電流。因為感應電流沿鋼件表層產生封閉式控制回路，一般稱之為渦旋。此渦旋將電磁能變為能源，將鋼件的表層快速加溫。渦旋關鍵遍布于鋼件表層，鋼件內部基本上沒有電流量根據，這種情況稱之為表層效用或集膚效應。電磁感應加熱就是說運用集膚效應，借助電流熱效應把鋼件表層快速加溫到熱處理溫度的。電磁感應線圈用銅管制作，里面冷卻循環水。當鋼件表層在電磁感應線圈內加溫到必須溫度時，馬上灑水水冷卻，使表層得到奧氏體機構。

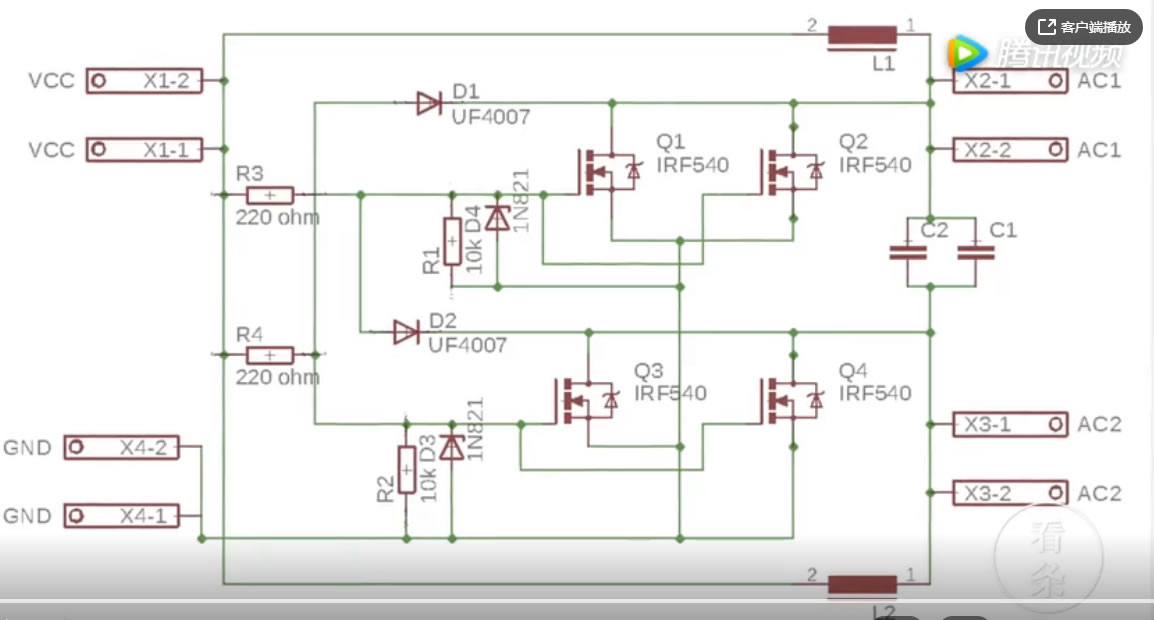

自制高頻加熱機電路圖

　　感應電動勢的瞬時值為：
　　式中：e——瞬時速度電勢差，V；Φ——零部件上感應電流控制回路所包圍著總面積的總磁通量，Wb，其標值隨感應開關中的電流強度和零部件原材料的磁導率的提升而擴大，并與零部件和感應開關之問的空隙相關。
　　為磁通量變化率，其絕對值相當于磁感應電勢差。電流量頻率越高，磁通量變化率越大，使磁感應電勢差P相對也越多大。式中的負號表達磁感應電勢差的方位與的轉變方位反過來。

自制高頻加熱機視頻:

　　對鐵磁原材料（如鋼材），渦旋加溫造成的熱電效應可讓零部件溫度快速提升。鋼材零部件是硬磁材料，它具備挺大的剩磁，在交替變化電磁場中，零部件的磁極方位隨感應開關磁場方向的更改而更改。在交替變化電磁場的功效下，磁分子結構因磁場方向的快速更改將產生猛烈的磨擦發燙，因此也對零部件加溫起必須功效，這就是說渦流損耗熱電效應。這些發熱量比渦旋加溫的熱電效應小得多。鋼材零部件渦流損耗熱電效應只能在帶磁變化點A2（768℃）下列存有，在A2左右，鋼材零部件喪失帶磁，因而，對鋼材零部件來講，在A2點下列，加溫速率比在A2點左右時快。
